1. 問題発生
前回完成したと思っていたけど、なんか症状が良くない。

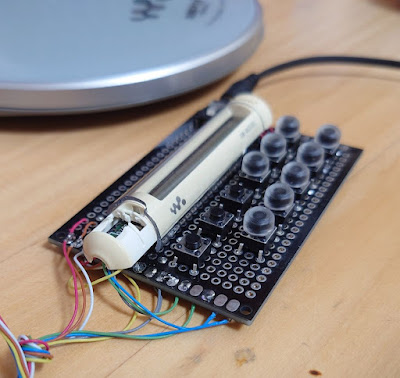

症状とは、Lo-battery。電池入れ替えてそんなに経たないのにリモコンに表示されて動作しなくなる。電池をボックスから外して再度入れると動作したりするし、電池の電圧は1.3-1.4vで特に問題はない感じ。
また、扉を開けてもCDが止まらずにそのまま再生が続いていたりするので、マグネットスイッチが怪しい動作になっている感じがする。
付属のマグネットではない強めのマグネットを使っているせいなのか、スイッチが変な磁気を帯びて動作が怪しくなったかも・・・
前回残った課題の3つ目が意外と重症、ということで、あれこれ悩むことを再度開始。
2. 対策開始
扉の開閉でスイッチをOn/Offするとして考えられるのは、タクトイッチ系のもの、マグネットなら押して扉が開くような格好いものも考えられる。
なんかしっくりこないし、新たなパーツをそろえるのもなぁ
と、いろいろ思考していると、扉の開閉、ということで押して電源ONなら、そういう系の充電関連部品があることを思い出した。
今は懐かしい携帯の据え置き型充電器、今だとワイヤレスイヤホンとかもそうだね。
どちらも廃棄予定のものを分解して取ってあるのでそれらを見返す。
A. 何かの充電器のパーツ
バネになっていて耐久性よさそう、でも場所をとるし設置場所に悩む。
B. ワイヤレスイヤホンの充電用の端子
これは良いけどどうやってつけようかな・・・
どちらにしてもアクリル扉側に通電用の金属が必要になる。
が、良さそうなものを部屋中探すけど見つからない。
針金くりくりするか、とか、ハンダ吸い取り線が通電するな、銅か・・とやっていると、銅テープってのがあったなぁ、持っていないけどどこかで見たような・・・
と、ニコイチの犠牲になったXP-EV530のケースの底に貼ってあるのを思い出した。

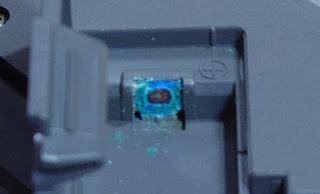

これ。
しかし、剥がしてみたがうまく使えない。シートの糊がベタベタして糊を取るのが面倒だし色が悪い。
ウーム、ん！？電池の金具が・・・
ところ今まで気にしなかったけど、直列接続なのになんで中間にGND接続があるんだろう・・・、まぁそこはさておき
ということで、接触通電を確認しながら今できるベストを考えてみると、Aだと場所も取るので基盤の配置から全部見直しが必要。Bならなんか適当な位置でやれそう。ということでBで行くことにした。
ポゴピンでいくなら、電源On/Offではなくて、扉開閉のスイッチOn/Offがよいかなと、マグネットスイッチを取り外し、続けてどんどん作成を進めていく。
まずはポゴピンのハウジングの作成。
元の基盤からポゴピンを取り外し、PCB基板の端切れを使って強引にはんだ付け。
とりあえず暫定のハウジング。
強度の心配はあるけど、ポゴピンのスプリングがあるのであまり気にしなくてもよいかもと期待。
ちょっと見た目が汚いけど、外からは見えないので・・・
ポゴピンは、D-NE820本来の扉の開閉の代わりに使用することして、バイパスしていたものを外して両側に接続。ここもハンダ付けが汚い・・・
他の部品に接触して誤動作しないか気が気でない
ポゴピンと通電用の部品の取り付け。扉の内側方向に付けてある。
基板はネジ止め。短いネジがないので最後までねじ込んでいない。
正面から見るとこんな感じ。
結果は、
大成功＼(^o^)／
扉の開閉時の動作が、D-NE820を本来のケースで使っていた時の同じ動きになった！
扉を開けるとCDの回転にブレーキがかかって停止。
扉を閉めるとCDの読み込み開始！
これが超気持ちい。
慣れ親しんだ動きなので操作感もばっちり。
乾電池のLo-batteryも全く表示されず、電池容量表示は満タンを継続。これなら30時間持つな。
うーん、課題多いと思ったけど、意外とこれで完成かもしれない。
まだ、BLEやらスピーカー出力、ジャケット置き場とかあるけどな。
あとは、またCD再生に飽きて、またCD使いたくなった後の話かもなぁ
とりあえず、疑似km5が完成。
名称は、
D-NE820改Wall という感じかな。
Inspired by km5 とか付けたいけど、km5には足元にも及ばないので付けたら失礼だな。
D-NE820改Wall とだけにしておこう。
